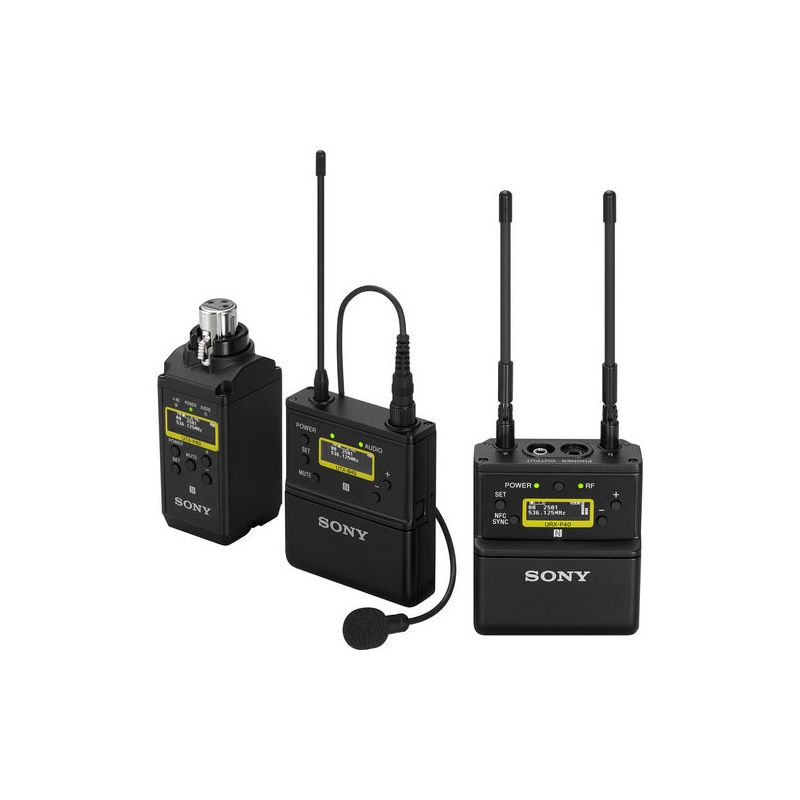

SONY UWP-D26/K33
SONY UWP-D26/K33, transmisor de petaca UWP-D y paquete de transmisor de microfonía inalámbrica acoplable XLR.
El Pack UWP-D26 incluye dos transmisores, el transmisor de petaca UTX-B40 y el transmisor acoplable XLR UTX-P40 y un receptor URX-P40 para camcorder, además de accesorios.
La serie UWP-D, que ofrece una calidad de sonido superior con procesamiento digital, transmisión RF fiable, recepción de diversidad real con doble sintonizador y funciones sencillas, es el complemento perfecto para ENG (producción de informativos) y EFP (producción electrónica sobre el terreno), además de para documentales y bodas.
UWP-D26 Características principales
Sonido de alta calidad con procesamiento de audio digital de Sony Función NFC SYNC para una configuración de canales seguros rápida y fácil (capacidad IR Sync con los transmisores UTX-B40 y UTX-P40 desde los receptores URX-P03, URX-P03D y URX-S03D) Diversidad real con doble sintonizador para una recepción estable de la señal Control de volumen con modo de ganancia automática Modo de aumento de volumen de +15 bB de ganancia para audio sin micrófono Entrada de línea Alimentación de +48 V (transmisor acoplable) Memoria de canales para un cambio rápido entre las frecuencias del receptor para el uso de dos transmisores Envío de la frecuencia del transmisor al receptor para ajustar varios receptores a un transmisor Salida de auriculares para monitorado Modo de monitor para usar un receptor como monitor de oreja Función de silenciador variable Compatibilidad con las series WL-800/UWP de Sony Control de nivel de salida del receptor Pantalla OLED de alta visibilidad, ideal para uso en interiores o exteriores Conector USB para alimentación (solo URX-P40) Compatibilidad con interfaz de audio digital con adaptador de zapata de interfaz múltiple (zapata MI) SMAD-P5 (opcional)* Incluye micrófono Lavalier ECM-V1BMP
SONY UWP-D26/K33 Especificaciones
Receptor portátil URX-P40
Tipo de oscilador
Sintetizador PLL de cuarzo
Tipo de recepción
Método de diversidad real
Tipo de antena
Antena de cable de 1/4 ? de longitud de onda (ángulo ajustable)
Frecuencias de portadora
14UC: De 470,125 MHz a 541,875 MHz (canales de UHF-TV del 14 al 25)
25UC: De 536,125 MHz a 607,875 MHz (canales de UHF-TV del 25 al 36)
42LA: De 638,125 MHz a 697,875 MHz (canales de UHF-TV del 42 al 51)
90UC: De 941,625 MHz a 951,875 MHz, de 953,000 MHz a 956,125 MHz y de 956,625 MHz a 959,625 MHz
21CE: De 470,025 MHz a 542,000 MHz (canales de UHF-TV del 21 al 29)
33CE: De 566,025 MHz a 630,000 MHz (canales de UHF-TV del 33 al 40)
42CE: De 638,025 MHz a 694,000 MHz (canales de UHF-TV del 42 al 48)
38CN: De 710,025 MHz a 782,000 MHz (canales de UHF-TV del 38 al 46)
E: De 794,125 MHz a 805,875 MHz
BJ: De 806,125 MHz a 809,750 MHz
KR: De 925,125 MHz a 937,500 MHz
Respuesta en frecuencia
De 23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E y KR)
De 40 Hz a 15 kHz (típico) (modelo J)
Relación señal-ruido (típica)
60 dB (sinusoidal de 1 kHz, modulación de 5 kHz)
Distorsión (T.H.D)
0,9 % o menos (sinusoidal de 1 kHz, modulación de 5 kHz)
Retraso de audio
Aprox. 0,35 ms (salida analógica)
Aprox. 0,24 ms (salida digital)
Conector de salida de audio
Mini-jack de bloqueo de 3 polos de 3,5 mm de diámetro, conexión externa
Nivel de salida de audio
-60 dBV (mini-jack de bloqueo de 3 polos de 3,5 mm de diámetro, salida analógica, nivel de salida de audio de 0 dB)
-20 dBFS (conexión externa, salida digital, nivel de salida de audio de 0 dB)
-50 dBFS (conexión externa, salida analógica, nivel de salida de audio de 0 dB)
Rango de ajuste de salida de audio analógica
-12 dB - +12 dB (paso de 3 dB)
Conectores de salida de auriculares
Mini-jack de 3,5 mm de diámetro
Nivel de salida de los auriculares:
Máx. 10 mW (16 ohmios)
Frecuencia de señal de tono
En modo de compansión UWP-D: 32,382 kHz
En modo de compansión de UWP: 32 kHz
En modo de compansión de WL800: 32,768 kHz
Visualización
OLED
Requisitos de alimentación
3,0 V CC (dos pilas alcalinas LR6/AA)
5,0 V CC (suministrados a través del conector USB tipo C)
Duración de la batería*
Aprox. seis horas
*La duración de las pilas se ha medido con dos pilas alcalinas LR6/AA de Sony a 25 °C (77 °F) con el modo de visualización establecido en apagado automático.
Temperatura de funcionamiento
De 0 °C a 50 °C
Temperatura de almacenamiento/transporte
De -20 °C a +55 °C (de -4 °F a +131 °F)
Dimensiones
63 x 70 x 31 mm (2 1/2 x 2 7/8 x 1 1/4 pulg.) (An. x Alt. x Prof.) (sin antena)
Peso
Aprox. 131 g (4,6 oz) (sin pilas)
Transmisor de petaca UTX-B40
Tipo de oscilador
Sintetizador PLL de cuarzo
Tipo de antena
Antena de cable de 1/4 ? de longitud de onda
Frecuencias de portadora
14UC: De 470,125 MHz a 541,875 MHz (canales de UHF-TV del 14 al 25)
25UC: De 536,125 MHz a 607,875 MHz (canales de UHF-TV del 25 al 36)
42LA: De 638,125 MHz a 697,875 MHz (canales de UHF-TV del 42 al 51)
90UC: De 941,625 MHz a 951,875 MHz, de 953,000 MHz a 956,125 MHz y de 956,625 MHz a 959,625 MHz
21CE: De 470,025 MHz a 542,000 MHz (canales de UHF-TV del 21 al 29)
33CE: De 566,025 MHz a 630,000 MHz (canales de UHF-TV del 33 al 40)
42CE: De 638,025 MHz a 694,000 MHz (canales de UHF-TV del 42 al 48)
38CN: De 710,025 MHz a 782,000 MHz (canales de UHF-TV del 38 al 46)
E: De 794,125 MHz a 805,875 MHz
BJ: De 806,125 MHz a 809,750 MHz
KR: De 925,125 MHz a 937,500 MHz
Potencia de salida RF
30 mW/5 mW seleccionable (modelos UC, U, CE, LA y CN)
10 mW/2 mW seleccionable (modelos J, E y KR)
Tipo de cápsula
Condensador electret
Directividad
Omnidireccional
Conector de entrada
Mini-jack de bloqueo de 3 polos de 3,5 mm de diámetro
Nivel de entrada de audio de referencia
-60 dBV (entrada de micrófono, modo de ganancia establecido en normal, atenuación de 0 dB)
+4 dBu (entrada de línea)
Rango de ajuste del atenuador de audio
De 0 dB a 27 dB (incrementos de 3 dB)
Respuesta en frecuencia
De 23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E y KR)
De 40 Hz a 15 kHz (típico) (modelo J)
Relación señal-ruido (típica)
60 dB (-60 dBV, 1 kHz de entrada)
102 dB (modo de ganancia establecido en ganancia automática, máx.)
96 dB (modo de ganancia establecido en normal, máx.)
Distorsión
0,9 % o menos (-60 dBV, 1 kHz de entrada)
Retraso de audio
Aprox. 0,35 ms
Frecuencia de señal de tono
En modo de compansión UWP-D: 32,382 kHz
En modo de compansión de UWP: 32 kHz
En modo de compansión de WL800: 32,768 kHz
Visualización
OLED
Requisitos de alimentación
3,0 V CC (dos pilas alcalinas LR6/AA)
5,0 V CC (suministrados a través del conector USB tipo C)
Duración de la batería*
Aprox. 8 horas con potencia de salida de 30 mW (modelos UC, U, CE, LA y CN)
Aprox. 10 horas con potencia de salida de 10 mW (modelos J, E y KR)
*La duración de las pilas se ha medido con dos pilas alcalinas LR6/AA de Sony a 25 °C (77 °F).
Temperatura de funcionamiento
De 0 °C a 50 °C
Temperatura de almacenamiento/transporte
De -20 °C a +55 °C (de -4 °F a +131 °F)
Dimensiones
63 x 73 x 19 mm (2 1/2 x 2 7/8 x 3/4 pulg.) (An. x Alt. x Prof.) (sin antena)
Peso
Aprox. 83 g (2,9 oz) (sin pilas)
Transmisor acoplable XLR UTX-P40
Tipo de oscilador
Sintetizador PLL de cuarzo
Frecuencias de portadora
14UC: De 470,125 MHz a 541,875 MHz (canales de UHF-TV del 14 al 25)
25UC: De 536,125 MHz a 607,875 MHz (canales de UHF-TV del 25 al 36)
42LA: De 638,125 MHz a 697,875 MHz (canales de UHF-TV del 42 al 51)
90UC: De 941,625 MHz a 951,875 MHz, de 953,000 MHz a 956,125 MHz y de 956,625 MHz a 959,625 MHz
21CE: De 470,025 MHz a 542,000 MHz (canales de UHF-TV del 21 al 29)
33CE: De 566,025 MHz a 630,000 MHz (canales de UHF-TV del 33 al 40)
42CE: De 638,025 MHz a 694,000 MHz (canales de UHF-TV del 42 al 48)
38CN: De 710,025 MHz a 782,000 MHz (canales de UHF-TV del 38 al 46)
E: De 794,125 MHz a 805,875 MHz
BJ: De 806,125 MHz a 809,750 MHz
KR: De 925,125 MHz a 937,500 MHz
Potencia de salida RF
40 mW/5 mW seleccionable (modelos UC, U, y LA)
30 mW/5 mW seleccionable (modelos CE y CN)
10 mW/2 mW seleccionable (modelos J, E y KR)
Conector de entrada
Tipo XLR-3-11C (hembra)
Nivel de entrada de audio de referencia
-60 dBV (entrada de micrófono, modo de ganancia establecido en normal, atenuación de 0 dB)
Rango de ajuste del atenuador de audio
De 0 dB a 48 dB (incrementos de 3 dB)
Respuesta en frecuencia
De 23 Hz a 18 kHz (típico) (modelos UC, U, CE, LA, CN, E y KR)
De 40 Hz a 15 kHz (típico) (modelo J)
Relación señal-ruido (típica)
60 dB (-60 dBV, 1 kHz de entrada)
102 dB (modo de ganancia establecido en ganancia automática, máx.)
96 dB (modo de ganancia establecido en normal, máx.)
Distorsión
0,9 % o menos (-60 dBV, 1 kHz de entrada)
Retraso de audio
Aprox. 0,35 ms
Frecuencia de señal de tono
En modo de compansión UWP-D: 32,382 kHz
En modo de compansión de UWP: 32 kHz
En modo de compansión de WL800: 32,768 kHz
Visualización
OLED
Requisitos de alimentación
3,0 V CC (dos pilas alcalinas LR6/AA)
5,0 V CC (suministrados a través del conector USB tipo C)
Duración de la batería*
Con la alimentación de +48 V desactivada:
Aprox. 7 horas con potencia de salida de 40 mW (modelos UC, U y LA)
Aprox. 8 horas con potencia de salida de 30 mW (modelos CE y CN)
Aprox. 10 horas con potencia de salida de 10 mW (modelos J, E y KR)
Con la alimentación de +48 V activada y el ECM-673 conectado:
Aprox. 6 horas con potencia de salida de 40 mW (modelos UC, U y LA)
Aprox. 6 horas con potencia de salida de 30 mW (modelos UC, U, CE, LA y CN)
Aprox. 7 horas con potencia de salida de 10 mW (modelos J, E y KR)
*La duración de las pilas se ha medido con dos pilas alcalinas LR6/AA de Sony a 25 °C (77 °F).
Temperatura de funcionamiento
De 0 °C a 50 °C (de 32 °F a 122 °F)
Temperatura de almacenamiento/transporte
De -20 °C a +55 °C (de -4 °F a +131 °F)
Dimensiones
38 × 98 × 38 mm (1 1/2 × 3 7/8 × 1 1/2 pulg.) (An. × Al. × Pr.) (con el conector de entrada de audio)
Peso
Aprox. 139 g (4,9 oz) (sin pilas)
Ver camcorders Sony compatibles
